O Escavadora com controlo hidráulico de última geração Sistema de formação é uma plataforma especializada concebida para a conceção e demonstração de circuitos hidráulicos profissionais. Esta ferramenta de formação avançada permite aos estudantes estudar em pormenor a estrutura interna e os princípios de funcionamento de vários componentes hidráulicos. Cada componente hidráulico transparente foi concebido para refletir a estrutura interna real dos sistemas hidráulicos industriais, permitindo uma representação exacta do funcionamento destes componentes em aplicações reais.
Fabricados em plexiglass transparente importado de alta qualidade, os componentes oferecem uma visibilidade superior, são compactos e leves, o que os torna ideais para utilização pedagógica. Os alunos podem explorar a estrutura, os princípios de funcionamento e as funções dos componentes hidráulicos individuais, bem como construir circuitos hidráulicos fundamentais para observar o movimento da bobina e o fluxo de fluido no sistema.

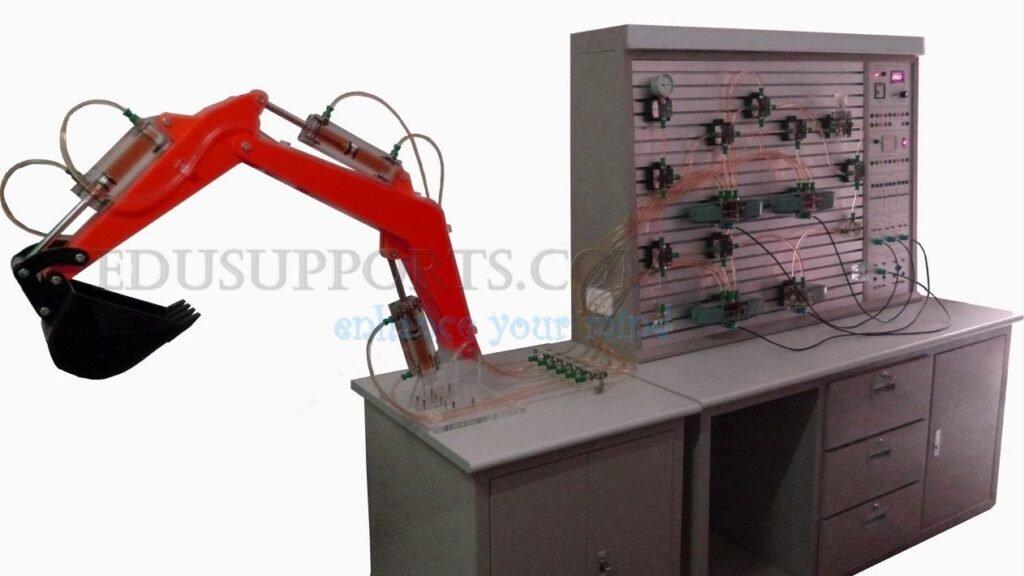

O Escavadora com controlo hidráulico de última geração Sistema de formação foi concebido para reproduzir as acções de uma escavadora, incluindo a extração, a descarga e a elevação, controladas através do banco de treino. Esta experiência prática permite que os alunos adquiram uma compreensão abrangente dos sistemas hidráulicos e dos princípios de controlo subjacentes às operações das escavadoras.
O Escavadora com controlo hidráulico de última geração Sistema de formação é uma ferramenta essencial para o ensino de várias disciplinas hidráulicas, fornecendo uma visão prática das complexidades dos sistemas hidráulicos.
- Design com ranhura em T para uma utilização fácil:O painel de formação apresenta um design de ranhura em T, permitindo que todos os componentes hidráulicos sejam facilmente inseridos utilizando juntas rápidas para um funcionamento sem falhas.
- Componentes de plexiglas transparentes:Os componentes hidráulicos são fabricados em plexiglas transparentes, demonstrando de forma viva a estrutura e o processo de funcionamento de cada elemento.
- Conjunto de circuitos à prova de fugas:As experiências de circuito utilizam uma interface de inserção rápida e à prova de fugas, assegurando que a configuração das experiências é simples, rápida e limpa.
- Componentes fixos Quick-Slab:Todos os componentes hidráulicos são fixados com segurança através de fixações rápidas para estabilidade durante as experiências.
- Métodos de controlo duplo:O sistema suporta dois métodos de controlo - controlo por PLC e controlo por relé. A utilização de um controlador lógico programável (PLC) optimiza os planos de controlo, permitindo aos formandos comparar e compreender as vantagens do controlo PLC avançado.
- Integração de PLC Mitsubishi:O PLC utiliza o modelo Mitsubishi FX1S-20MR com 12 entradas e 8 saídas de relé. A integração do PLC no sistema hidráulico facilita o ensino automático de experiências de controlo hidráulico.
1.Circuitos de controlo direcional
Circuitos de ação sequencial
1.1.1 Circuito de inversão utilizando uma válvula manual direcional/reversível.
1.1.2 Circuito de inversão controlado por uma válvula de descompressão/válvula de transbordo orientada para o piloto.
Circuitos de bloqueio
1.3.1 Circuito de bloqueio com uma electroválvula de inversão de função de posição média.
1.3.2 Bloquear o circuito com uma válvula de retenção piloto.
2.Circuitos de controlo da pressão
Circuitos de regulação da pressão
2.1.1 Circuito normal de regulação da pressão.
2.1.2 Circuito regulado por pressão de dois estágios.
Circuitos de reforço
2.3.1 Circuito de reforço com um cilindro de reforço.
Circuitos de descompressão
2.4.1 Circuito de descompressão que utiliza uma válvula de inversão.
3.Circuitos de controlo de velocidade
Circuitos de regulação da velocidade do acelerador
3.1.1 Circuito de regulação da velocidade do acelerador de entrada de óleo.
3.1.2 Circuito de regulação da velocidade de retorno do óleo/retorno do acelerador.
Circuitos de mudança de velocidade
3.2.1 Circuito de mudança de velocidade com uma válvula de fluxo.
Circuitos de sincronização
3.3.1 Circuito de sincronização envolvendo cilindros hidráulicos em série.
4.Conteúdos de formação para escavadoras
Circuitos hidráulicos de escavadoras
4.1.1 Demonstração das acções de extração, descarga, elevação e outras, utilizando uma escavadora física.
4.1.2 Compreender os componentes do sistema hidráulico, os princípios de funcionamento e a estrutura interna.
4.1.3 Desmontagem e montagem do sistema hidráulico de uma escavadora.
4.1.4 Experiências de circuitos de sistemas de controlo elétrico para escavadoras.
4.1.5 Medição de parâmetros como a pressão e o caudal no sistema hidráulico da escavadora durante as experiências.
1.Motor
Potência: 400W
Gama de velocidades: 0-1500 r/min
2.Bomba hidráulica
Pressão máxima da bomba: 2,5 MPa
Pressão de ação do circuito: 0,3-0,8 MPa
Nível de ruído: ≤58 dB
Dimensões: 550mm × 350mm × 600mm
3.Fonte de alimentação
Alimentação AC: AC 220V, 50Hz
Alimentação DC: Entrada AC 220V, Saída DC 24V/3A
4.Dimensões da bancada
Tamanho da bancada: 1250 mm × 650 mm × 1800 mm
Dimensões gerais durante o funcionamento da escavadora: 1850mm × 650mm × 1850mm
